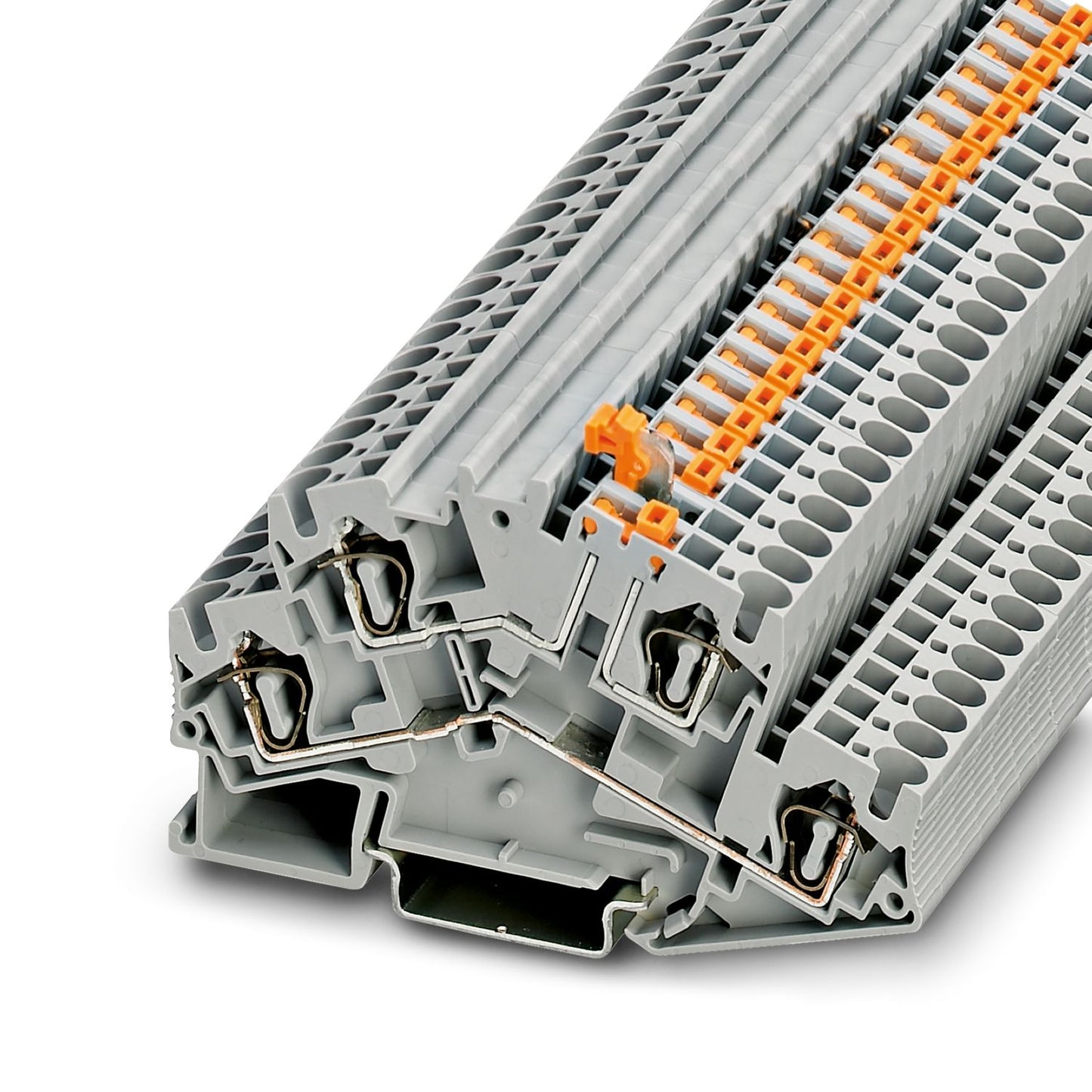

Borne interrumpible por cuchilla STTBS 4-MT – 2,5 mm², 500 V, 28 A, conexión por resorte, color gris
Borne interrumpible por cuchilla STTBS 4-MT – 2,5 mm², 500 V, 28 A, conexión por resorte, color gris
El STTBS 4-MT es un borne interrumpible por cuchilla de doble nivel, diseñado para facilitar la desconexión segura de circuitos de medición y control en sistemas eléctricos industriales. Su conexión por resorte garantiza una instalación rápida y segura, mientras que su diseño compacto permite un ahorro de espacio en el montaje sobre carril DIN. Ideal para aplicaciones que requieren una separación clara de circuitos y una fácil inserción de dispositivos de prueba.
|
Parámetro |
Valor |
|---|---|
|
Tipo de conexión |
Resorte (Spring-cage) |
|
Número de niveles |
2 |
|
Número de conexiones por nivel |
2 |
|
Sección nominal |
2,5 mm² |
|
Rango de sección del conductor |
0,08 mm² – 6 mm² (AWG 28 – 10) |
|
Tensión nominal |
500 V |
|
Corriente nominal |
28 A |
|
Tensión de impulso nominal |
6 kV |
|
Ancho |
6,2 mm |
|
Altura |
92,4 mm |
|
Profundidad |
55 mm (NS 35/7,5) / 62,5 mm (NS 35/15) |
|
Color |
Gris (RAL 7042) |
|
Material del aislante |
Poliamida (PA) |
|
Clase de inflamabilidad |
UL 94 V0 |
|
Temperatura de operación |
-60 °C a +110 °C |
|
Montaje |
Carril DIN NS 35/7,5 y NS 35/15 |
|
Normativas |
IEC 60947-7-1, UL, cULus, CSA, EAC |
Modelo: 3035470
