Medidor de Energía Trifásico CHINT DTSU666‑CT 1.5(6) A 4 Hilos RS‑485 Modbus – Código 2713423CH
Medidor de Energía Trifásico CHINT DTSU666‑CT 1.5(6) A 4 Hilos RS‑485 Modbus – Código 2713423CH
Medidor inteligente CHINT modelo DTSU666‑CT, adecuado para redes trifásicas con neutro (4 hilos), y rango de corriente CT 1.5(6) A. Montaje en riel DIN, incluye comunicación RS‑485 con protocolo Modbus‑RTU y salida de impulsos. Mide tensiones, corrientes, potencias, energía activa/reactiva y factor de potencia; precisión clase C/0.5S. Ideal para control y monitoreo energético en paneles industriales.
|
Parámetro |
Valor |
|---|---|
|
Modelo |
DTSU666‑CT (4 hilos) |
|
Código |
2713423CH |
|
Tensión nominal |
3×220/380 V – 3×240/415 V |
|
Corriente primaria (CT) |
0.015–1.5(6) A |
|
Precisión |
Clase C/0.5S (activa); clase 2.0 (reactiva) |
|
Constante de impulsos |
6400 imp/kWh |
|
Comunicación |
RS‑485, Modbus‑RTU (1200–19200 bps) |
|
Display |
LCD, 7 dígitos (7‑segment), 72 × 100 mm |
|
Parámetros medidos |
V, I, P activa/reactiva, factor de pot., frecuencia, energía |
|
Alimentación auxiliar |
Desde la línea; consumo ≤ 2 W (≤ 10 VA) |
|
Montaje |

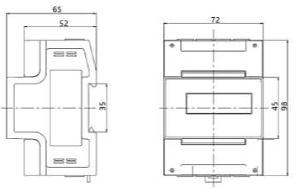

Riel DIN 35 mm; dimensiones ~72×100×65 mm |
|
Rango temperatura |
–25 °C a +55 °C operativo; –40 °C a +70 °C en almacenamiento |
|
Humedad |
≤ 95 % sin condensación |
|
Protección |
IP20 (carcasa DIN) |
|
Normativas |
EN 50470‑1/-3; IEC 62052‑22; IEC 62053‑23 |
